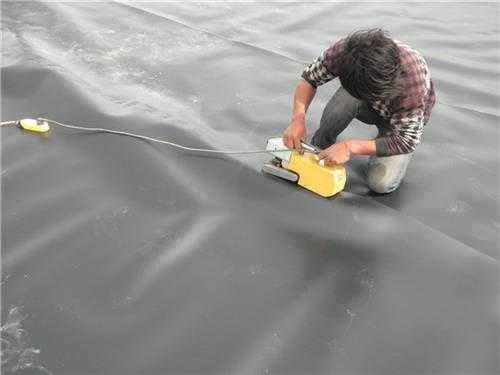

根據設計要求合膜式土工膜的焊接溫度為180~300T，在25T的氣溫條件下當焊接溫度調整為180T，焊縫明顯存在虛焊現(xiàn)象，且不能形成封閉空間，封堵后無法進行氣密性壓力試驗。經現(xiàn)場多次試驗，對土工膜的焊接溫度、焊接的行走速度、充氣壓力和穩(wěn)壓時間進行測試。


　　在材料運輸及施工過程中，容易出現(xiàn)土工膜破損或焊縫取樣實驗不合格等特殊情況，因此必須進行修補施工，需要進行本項測試分析，擬對修補部位采用PE膠粘法，并進行氣密性檢測及真空度檢測。


　　通過此次技術研究，顯著提高了12萬平蒸發(fā)池土工膜焊接一次合格率，保證了土工膜焊接施工質量，顯著提高了施工工效，降低了施工成本;


　　通過現(xiàn)場實踐，在蒸發(fā)池大面積合膜式土工膜防滲施工中通過試驗對土工膜焊接參數(shù)優(yōu)化，使得現(xiàn)場焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質量和工程進度，并充分證明了合膜式土工膜防滲施工技術應用的可行性。
